DHL-V10kV真空开关回路电阻测试仪

DHL-V10kV真空开关回路电阻测试仪

型    号:
报    价: 3000

DHL-V10kV真空开关回路电阻测试仪生产厂家,该回路电阻测试仪是电力、供电部门高压开关维修和高压开关厂回路电阻测试的专用设备,10kV真空开关回路电阻测试仪适用于开关控制设备回路电阻的测量,分辨率0.01uΩ,可在电流100A的情况下直接测得回路,数据显示直观,清晰, 具有测量准确、性能稳定,操作简单,符合电力、供电部门现场开关类厂回路电阻测试的使用要求。

DHL-V10kV真空开关回路电阻测试仪的详细资料:

DHL-V10kV真空开关回路电阻测试仪

DHL-V10kV真空开关回路电阻测试仪生产厂家,该回路电阻测试仪是电力、供电部门高压开关维修和高压开关厂回路电阻测试的专用设备,10kV真空开关回路电阻测试仪适用于开关控制设备回路电阻的测量,分辨率0.01uΩ,可在电流100A的情况下直接测得回路,数据显示直观,清晰, 具有测量准确、性能稳定,操作简单,符合电力、供电部门现场开关类厂回路电阻测试的使用要求。

10kV真空开关回路电阻测试仪标准及技术规范:DL/T845.4-2004,DL/T967-2005

是根据电力部标准SD301—88《交流500KV电力设备交接和预防性试验规程》和新版《电力设备预防性试验规程》作出对断路器、隔离开关接触电阻的测量直流电流不小于100的规定,以确保试验结果准确。

操作面板采用人体工学设计,符合操作习惯,并采用高频开关电源和数字电路技术,适用于开关控制设备回路电阻的测量。测试电流采用国家标准推荐的直流100A。可在直流100A的情况下直接测得回路电阻,测试结果用大屏幕液晶LCD显示,并有数据存储、输出打印、时间设置等功能。

有50A档位供用户选择,自定义测试时间,zui大设定时间599S,远大于标准规定的60S;是国内*能达到0.01μΩ分辨率且十分稳定的10kV真空开关回路电阻测试仪,性能超过进口大电流微欧计。符合电力、供电部门现场高压开关维修和高压开关厂回路电阻测试的要求。10kV真空开关回路电阻测试仪适用于高低压开关接触(回路)电阻、电缆线路直流电阻值的高精度测量,同样适用于其它需要大电流、微电阻测量的场合。

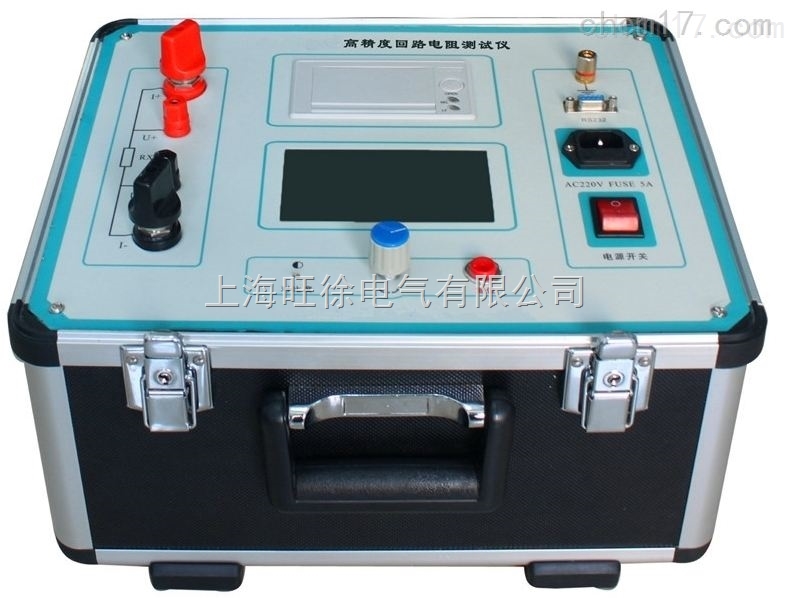

1、微型打印机2、接地柱3、电流输出I+4、测量输入U+5、测量输入U-
6、电流输出I-7、对比度调节8、旋转鼠标9、复位按钮10、液晶屏
11、电源开关12、电源插座13、USB接口

工作原理

10kV真空开关回路电阻测试仪采用电流电压法测试原理,也称四线法测试技术,原理方框图如下图所示。

电流源输出恒定电流流过标准电阻R0和待测电阻Rx。采样标准电阻R0上的电压信号U0,经滤波放大处理后送入AD转换为数字量,进而计算出电流值I,见公式(1)。同样,采样待测电阻Rx上的电压信号Ux,经滤波、多级放大处理后送入AD转换为数字量,通过公式(2)计算出电阻值Rx。

计算公式



10kV真空开关回路电阻测试仪功能

1.大电流:采用zui新开关电源技术,能长时间连续输出大电流,克服了脉冲式电源瞬间电流的弊端,可以有效的击穿开关触头氧化膜,得到良好的测试结果。
2.高稳定性:在严重干扰条件下,液晶屏zui后一位数据能稳定在±1个字范围内,读数稳定,重复性好。
3.高精度:采用双路高速16位Σ-Δ AD采样,zui新数字信号处理技术,zui高分辨力达到0.01μΩ,是目前国内*能达到0.01μΩ分辨力且十分稳定的10kV真空开关回路电阻测试仪,性能超过了进口大电流微欧计。
4.智能化:进口高性能CPU,测量时系统根据信号大小自动切换量程,确保测试准确度。过温保护电路能够在仪器超过设定温度时自动停止输出电流,确保仪器安全使用。
5.高品质:关键部件全部采用进口元件,通过巧妙设计的温度补偿电路有效的消除环境温度对测量结果的影响,jun品接插件的使用增强了抗振性能。
6.功能强大:电流流50A、100A中自由选择,测试时间在5s~599s内任意设定,克服其他同类仪器无法设定测量时间或连续工作时间过短的缺陷,远远超过其他同类仪器的性能。
7.人机界面友好:旋转鼠标输入数据,方便快捷,自主设置仪器日期、时间,实时保存测量数据,即时打印测量结果。
8.USB转存:通过USB接口将测量数据转存到U盘,结合上位机软件对测量数据进一步分析处理。
9.使用方便:体积小、重量轻,便于携带。

10kV真空开关回路电阻测试仪参数

回路测试仪型号DHL-V
回路测试仪名称10kV真空开关回路电阻测试仪、回路电阻测试仪
测量范围1~2999.9μΩ
分 辨 率0~99.99,0.01μΩ100.0~2999.9,0.1μΩ
测试电流DC50A、100A两档固定输出
测量精度±(0.5% rd+2d)
连续工作时间5s~599s
显示方式大屏幕中文液晶显示
通信方式USB或RS232串口
工作电源AC220V±10% 50Hz
整机功率600W
存储记录200条
工作环境温度-10℃~40℃,湿度:≤80%RH
体 积380×300×260 mm3
重 量6Kg(不含附件)

10kV真空开关回路电阻测试仪操作方法

1、液晶显示说明

10kV真空开关回路电阻测试仪采用240×128高分辨率灰色背光液晶显示屏LCD,即使在强烈日光下也能清晰显示。参数设置及试验结果均显示在 LCD屏上。全汉字操作界面,图形清晰,美观,易于操作。

2、旋转鼠标使用说明

旋转鼠标的功能类似计算机上使用的鼠标,它有三种操作: “左旋”,“右旋”,“点击选定”。通过鼠标这三种操作实现移动光标、数据输入和操作选定功能。

移动光标:通过左转或右转鼠标来移动光标,将光标移动到所要选择的选项上,“点击”旋钮即可选定此项。

数据输入:当需要修改或者输入数据时,将光标移动到需要修改数据的选项上,点击鼠标,即进入数据的修改操作(光标缩小至被修改的这一位上),左旋或右旋鼠标即进行该位的增减操作,点击鼠标确认该位的修改。旋转鼠标进入下一位修改。逐位修改完毕后,光标增大为全光标,即退出数据的修改操作,此时可通过旋转鼠标将光标移走。

3、正确接线

注意: ①10kV真空开关回路电阻测试仪面板与测试线的连接处应扭紧,不得有松动现象。②按照四端子法接线,即电流线夹在被试品的外侧,电压线夹在被试品的内侧,电流与电压必须同极性。
